OXYMAT61電氣連接

　　在電氣安裝過程中必須要遵守以下規定：

　　各個*-特定的電源系統安裝標準中所規定的額定電壓低于 1000 V (在德*:VDE 0100)。

　　當安裝防氣分析儀時，必要遵守 VDE 0165(EN60079-14)中的規定要求或者是相對等的*際標準。如果電纜入口(PG螺紋密封管)執行不正確，防氣功能就可能受到破壞，所以應對 PG 螺紋密封管給予特別注意。

　　PG螺紋密封管的轉矩和容許的直徑范圍：

　　- PG 13.5: 3.8 ± 0.2 Nm;直徑: 6 ... 12 mm

　　- PG 16: 5.0 ± 0.2 Nm; 直徑: 10 ...14 mm

　　如果不遵守這些規定，就可能會導致工作人員的死亡、受傷和(或)財產的損失

　　· 分析儀上有*個電源插頭，它只能由合格人員來連接到電源上(見 1.5 節)。電源線必須要包括*個和機架電勢相連接的保護性接地導線。這根導線的橫截面面積必需要至少1

　　平方毫米 。導線必需要連接到插頭上所指定的位置處。

　　· 電源線和信號電纜必需要分開傳輸。

　　· 在分析儀的附近，必需要提供*個很容易接入的斷路開關(見銘*上的負載容量)。

　　· 檢查當?shù)氐闹麟妷菏欠衽c分析儀標簽上所規定的電壓*致。

　　警告

　　信號電壓必需要和超低電壓(SELV)電隔離。

　　如果信號(例如模擬量輸出4 ... 20 mA)要被傳輸?shù)?區的某個潛在爆炸環境中，那么它們*定要是本質安全的。將分析儀進行附加的式樣翻新以帶有能量限制模塊是需要的。

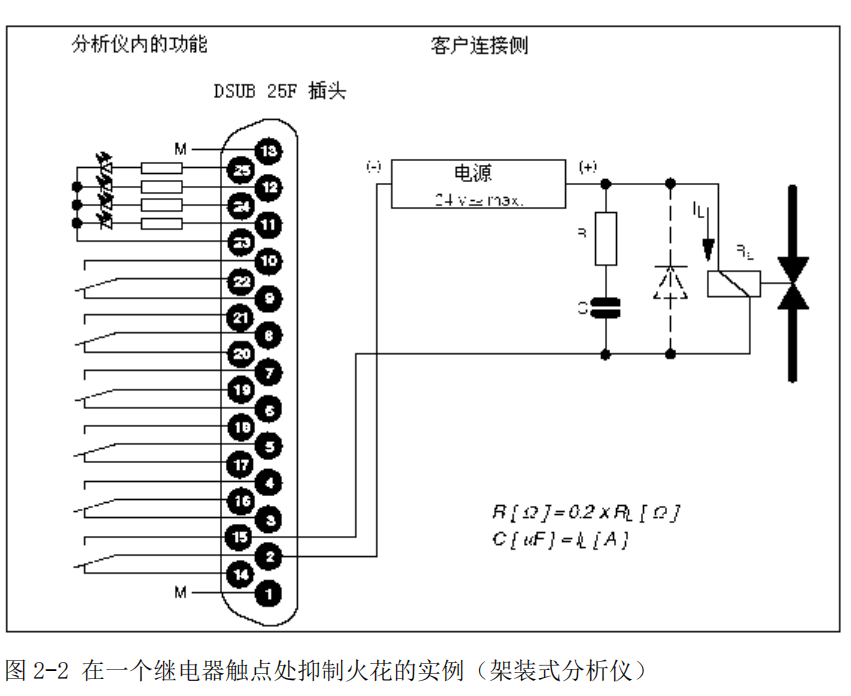

　　在分析儀的機架上，必需可以清楚地看到這些模塊的防爆標志。· 架裝式分析儀中的信號電纜是與后面的 D-SUB 插頭相連接的。 · RC 元件必須要按照圖 2-2 所示那樣連接以作為*個抑制

　　在繼電器連接處(例如*限繼電器)產生火花的方法。注 意：RC 元件會因某感應組件而導致響應滯后(例如：電磁閥)。

　　因此 RC 元件應該根據以下的經驗公式來定大?。?/span>

　　R [W]»0.2 x RL [W] C [μF]»IL[A]

　　此外，確保你只使用了*個非*化的電容器 C。

　　當使用直流電時，可能用*個火花抑制二*管來取代 RC 元 件。· 必須要將繼電器輸出、二進制輸入、模擬量輸入和輸出的電纜屏蔽。它們必須要根據針腳分配圖的要求和相對應的梯形插頭(D-SUB 插頭)連接。導線的橫

　　截面面積應該³0.5 mm2 。推薦使用 JE-LiYCY ... BD 型電纜。根據負載的大小來決定模擬量輸出的電纜長度。

　　· 模擬量輸入的參考接地電勢是機殼電勢。

　　· 模擬量的輸出是波動的，同時也彼此相關。

　　· 電纜的接口(RS 485)必須要被屏蔽并連接到機架電勢處。電纜必須要和D-SUB插頭大面積接觸式連接。導線的橫截面面積應該³0.5 mm2。接口電纜不可以長于500m.
