熱磁對流式氧分析儀工作原理圖

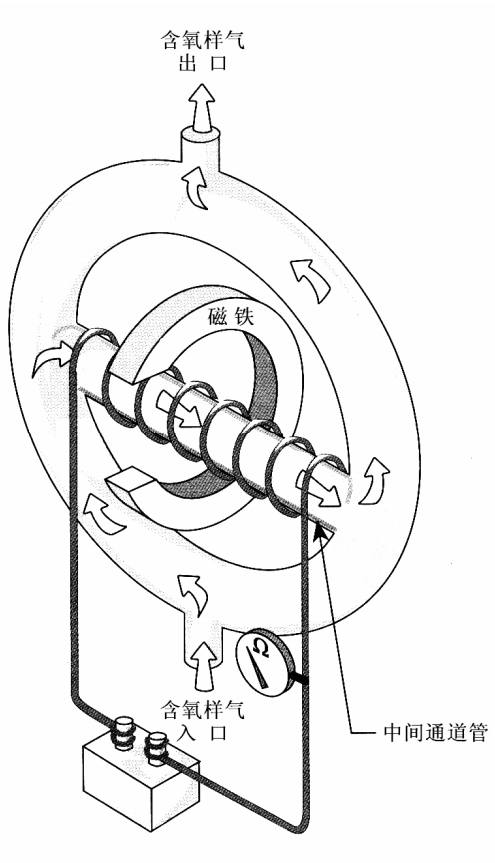

　　內對流式熱磁氧分析器的工作原理如圖所示。其檢測器( 也稱為發送器)是*個中間有通道的環形氣室， 外面均勻地繞有電阻絲。電阻絲通過電流后，既起到加熱作用，同時又起到測量溫度變化的感溫作用。電阻絲從中間*分為二， 作為兩個相鄰的橋臂電阻電阻r1、r2與固定電阻RI 、R2 組成測量電橋。在中間通道的左端設置*對小磁*，以形成恒定的不均勻磁場。

　　待測氣體從底部人口進人環形氣室后，沿兩側流向上端出口。如果被測混合氣體中沒有順磁性氣體存在， 這時中間通道內沒有氣體流過， 電阻絲r1、r2沒有熱量損失， 電阻絲由于流過恒定電流而保持*定的阻值。當被測氣體中含有氧氣時， 左側支流中的氧受到磁場吸引而進人中間通道， 從而形成熱磁對流，然后由通道右側排出，隨右側支流流向上端出口。環形氣室右側支流中的氧因遠離磁場強度*大區域，受不到磁場的吸引，加上磁風的方向是自左向右的，所以不可能由右端口進人中間通道。

　　由于熱磁對流的結果， 左半邊電阻絲r1的熱量有*部分被氣流帶走而產生熱量損失。流經右半邊電阻絲r2的氣體己經是受熱氣體， 所以r2沒有或略有熱量損失。這樣就造成電阻絲和因溫度不同而阻值產生差異， 從而導致測量電橋失去平衡， 有輸出信號產生。被測氣體中氧含量越高， 磁風的流速就越大，r1和r2的阻值相差就越大， 測量電橋的輸出信號就越大。由此可以看書，測量電橋輸出信號的大小就反映了被測氣體中氧含量的多少。
