“微型燃料電池”氧傳感器是如何工作的?

　　“微型燃料電池”氧傳感器是如何工作的?

　　簡而言之，化學能以氧氣的形式轉化為電能。

　　樣品氣體中的氧氣通過聚四氟乙烯溶解到電解液中膜并同時遷移到陽*和陰*。在陰*，氧被氧化產生的電子還原陽*。從陽*到陰*的電子流構成與氧氣分壓成正比的電流大小。

　　反應速度，或者更準確地說是氣體中的氧氣流量，確定傳感器的信號輸出。

　　氧氣濃度和信號輸出之間的關系是線性。

　　沒有氧氣，就沒有反應，因此也就沒有輸出叫做絕對零度，我們索思蘭氧傳感器通常不需要零點校準。

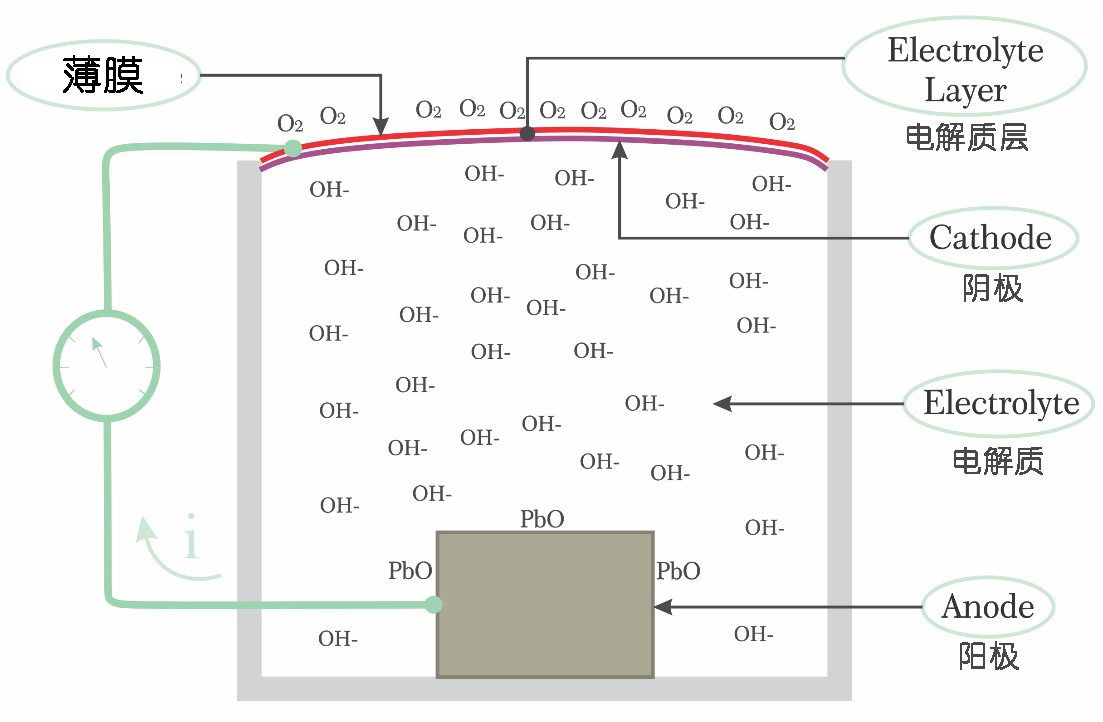

　　操作原理

　　陰*還原:O2+2H2O+4e- = 4OH-

　　陽*氧化(鉛):2Pb+4OH- = 2PbO+2H2O+4e-

　　酸性氣體及其對氧傳感器的影響

　　當我們談?wù)撍嵝詺怏w流時，我們通常是指二氧化碳(CO2)或天然氣作測量的背景氣體。

　　TO2-1和PO2-1系列氧傳感器包含堿性電解質，設計用于惰性氣體、碳氫化合物、氦氣中的連續使用，氫氣、混合氣體、空氣以及離線測量的CO2和其他酸性氣體。

　　如果離線測量，使用OXY-640便攜式氧分析儀，它可以*次測量15-20分鐘的樣品氣體。如果在線連續使用TO2-1和PO2-1氧傳感器將導致信號輸出逐漸飄逸;需要頻繁校準直到失效。左邊的圖表給出了TO2-1或PO2-1系列氧傳感器的預期傳感器壽命與CO2濃度的關系。

　　因此對于需要連續測量酸性氣體中的氧分析儀，建議使用TO2-2或PO2-2系列氧傳感器。這些傳感器采用酸基電解質設計，可處理高達100%的CO2備件氣體，而不會影響傳感器壽命。但是TO2-2和PO2-2系列氧傳感器有其自身的局限性，大多數惰性氣體不建議應用。
